チェックバルブ逆止弁
製品名Check Valve 油圧チェックバルブ CVH型
CVH型は油圧機器用に開発されたメタルタッチバルブで、一方向のみ流れ、逆方向には洩らさない。
特徴
- CVP型及びCVR型と面間が同じため相互交換が可能。
- 取付方向は自由で小型。
- シンプル構造でメンテナンスフリー。
- インサート方式のためダメージ部品の交換が容易。
仕様
- 本体材質：スチール（SUM23L×Niメッキ)
- 弁座：メタルタッチ
- 外部シール：バイトン
- 使用圧力：35MPa
- クラッキング圧：50KPa

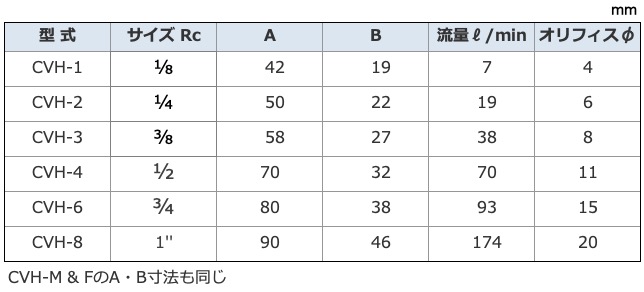

- サイズ：R1/8～Rc1"
- 温度：-40℃～220℃
- 粘度範囲：10cst～400cst(鉱油系作動油)
- その他の配管：R→Rc 型式例：CVH-M2 Rc→R 型式例：CVH-F8
用途
建設機械・産業機械・工作機械・耕運機・ディーゼルエンジン・射出成形機・鍛圧機械
